防振ゴムを入れたのに振動が増えた｜乾式浮き床の固有振動数の考え方
乾式浮き床に防振ゴムを追加したのに、かえって振動や低音が響くようになったという失敗の多くは「固有振動数」の設計ミスが原因です。ばね定数と質量から固有振動数を考える基本の考え方と、共振を避ける設計の目安を解説します。
「防振ゴムを入れて浮き床にしたのに、かえってドスドスという低音が響くようになった」——これは防振設計で実際に起こりうる失敗です。
防振材は「入れれば必ず振動が減る」ものではなく、床の質量と防振材の硬さの組み合わせによっては、逆に特定の振動を増幅させてしまうことがあります。この記事では、乾式浮き床の基本構造と、失敗を避けるための「固有振動数」という考え方を解説します。
乾式浮き床とは｜構造体から床を切り離す工法
乾式浮き床とは、コンクリートを打設する湿式工法とは異なり、防振ゴムや防振マットの上に床パネルを乗せることで、建物の構造体（スラブ）と居室の床を切り離す工法です。

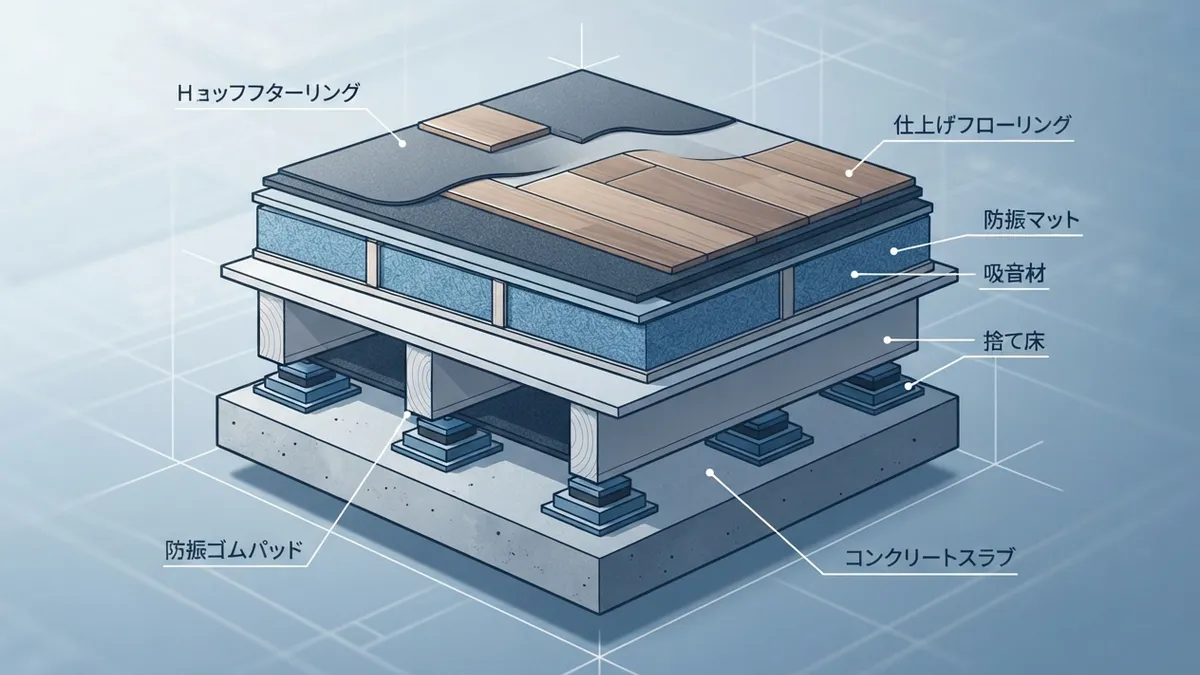

乾式浮き床の基本構成- 下地（構造スラブ） : 建物本体の床。振動や音の伝わる経路になる
- 防振支持材 : 防振ゴム・防振マット・防振架台など、ばねのように働く部材
- 床パネル（仕上げ層） : 実際に人が生活する床面
この構造により、居室内で発生した足音や楽器の振動が、防振支持材で吸収され、構造体（延いては隣室・下階）へ伝わりにくくなります。
なぜ固有振動数を考える必要があるのか
防振支持材と床パネルの組み合わせは、物理的には「ばね」と「おもり」の関係にあります。ばねとおもりの組み合わせには、必ず「固有振動数」と呼ばれる、最も揺れやすい周波数が存在します。
固有振動数の基本的な考え方固有振動数は、防振材の硬さ（ばね定数）と床の重さ（質量）から決まります。
- 防振材が硬い（ばね定数が大きい）ほど固有振動数は高くなる
- 床が重い（質量が大きい）ほど固有振動数は低くなる
もし外部から伝わってくる振動（足音、楽器の低音、空調の振動など）の周波数が、この固有振動数と近い場合、「共振」という現象が起き、振動が減衰するどころか増幅してしまいます。
「防振材を入れたのに悪化する」典型的な失敗パターン
- 防振材が柔らかすぎる／硬すぎる選定ミス : 床の重さに対して防振材の硬さが合っていないと、固有振動数が生活音域（歩行の周波数帯など）に近づき、共振を起こしやすくなる
- 床パネルが軽すぎる : 質量が軽いと固有振動数が上がりやすく、人の歩行のようなゆっくりした振動と共振しやすくなる
- 防振材の面荷重が不均一 : 部分的に荷重が偏ると、その部分だけ実質的な固有振動数が変わり、局所的な共振が発生する
共振を避ける設計の目安
防振設計の考え方として、「遮断したい振動の周波数よりも、固有振動数を十分に低く設計する」のが基本方針です。
設計時に押さえたいポイント- 固有振動数は外乱周波数から離すほど防振効果が高まる : 一般的に、固有振動数が外乱周波数の1/√2以下であれば防振効果が期待でき、離れるほど効果が高まるとされる
- 床の質量を十分に確保する : 軽量すぎる床パネルは固有振動数が上がりやすいため、ある程度の質量を持たせる設計が有利
- 防振材の硬度は「載る荷重」に合わせて選ぶ : 防振材メーカーが提示する適正荷重範囲を守り、荷重不足・過荷重のどちらも避ける
- 用途に応じた周波数帯を意識する : ピアノや歩行音を想定するのか、ドラムのような低周波を想定するのかで、狙うべき固有振動数の目安は変わる
施工前に確認すべきこと
固有振動数の計算やばね定数の選定は専門的な構造計算を伴うため、実際の設計・施工は専門業者に依頼するのが基本です。依頼者側としては、以下を確認しておくと安心です。
- 防振材の仕様書（ばね定数・許容荷重・硬度）を提示してもらう
- 想定している床の総重量（仕上げ材・設備を含む）を業者に正確に伝える
- 過去の施工事例で、同様の用途（ピアノ・ドラム・配信ブースなど）での実績があるかを確認する
- 「防振材を入れれば安心」ではなく、組み合わせ次第で悪化しうることを前提に業者と相談する
まとめ：防振は「入れる」だけでなく「組み合わせ」で決まる
乾式浮き床の防振性能は、防振材の硬さと床の質量の組み合わせで決まる「固有振動数」によって左右されます。
覚えておきたいポイント- 防振材は「入れれば必ず振動が減る」ものではなく、組み合わせ次第で逆効果になることがある
- 固有振動数は防振材のばね定数と床の質量で決まり、外乱の周波数と近いと共振してしまう
- 床の質量を十分に確保し、防振材の適正荷重範囲を守ることが基本方針
防振ゴムを入れる工事を検討する際は、カタログの数値だけで判断せず、実際に載せる床の重さとのバランスを踏まえて業者に相談することをおすすめします。
