「ブーン」「ジー」というハムノイズに悩まされていませんか？配線ノイズの多くはアース不良やグランドループが原因です。防音室や配信環境では機材数が増え、電源ラインが複雑になるため、ノイズリスクも高まります。
この記事では、配線ノイズが発生するメカニズムと、アース・グランドループ対策の実践手順をチェックリスト形式でまとめます。
なぜ配線ノイズが発生するのか#
主な原因#
- アース不良：機材ごとにアース電位が異なると、電位差がノイズとして回り込みます。
- グランドループ：複数の接点でグランドを共有すると、ループ状に電流が流れてハムノイズを誘発。
- 電源ラインの干渉：電源タップにノイズ源（家電・照明）が混在すると、EMI（電磁干渉）が音声ラインへ入り込みます。
- ケーブル品質の劣化：シールド破断や接点酸化で、外来ノイズを拾いやすくなる。
ノイズの種類と症状#
| ノイズタイプ | 周波数帯域 | 典型症状 | 原因 |
|---|---|---|---|
| ハムノイズ | 50/60Hz帯 | 「ブーン」という持続音 | アース不良・グランドループ |
| スパイクノイズ | 高周波（kHz〜M Hz） | 「ジジッ」「パチッ」 | 照明・PC電源・送信機 |
| ホワイトノイズ | 広帯域 | 「サーッ」という揺らぎ | ゲイン過多・インターフェース設定 |
原因分析：グランドループ・電源ライン・アース不良#
グランドループ検出手順#
- ノイズ発生時の配線図を紙に書き出す
どの機材がどの電源タップに接続されているか、グランドが共有されていないかを可視化します。 - オーディオ回線を1本ずつ抜き差ししてノイズ変化を確認
USBオーディオ→モニタースピーカー→マイクの順にチェックすると原因箇所を絞りやすい。 - マルチメーターで筐体電位を測定
シャーシ間に10mV以上の電位差がある場合は、グランドが安定していない可能性が高い。
電源ラインの影響#
- 電源タップに電子レンジやIHなど高負荷家電が混在すると、突入電流がノイズとなって音声機材へ伝播します。
- USBハブやPC電源がスイッチング式の場合、3.5kHz〜15kHz帯域のノイズがオーディオIFへ侵入するケースがあります。
基本対策①：アース線の正しい接続#
アース接続のチェックポイント#
- 電源タップはアース端子付きを使用。壁コンセントのアース端子へ確実に接続する。
- 防音室内で使うタップは漏電ブレーカー付きに統一し、配電盤のアース接続を確認。
- オーディオIFやラック機器のシャーシアースは一箇所でまとめ、スターポイント接地を徹底する。

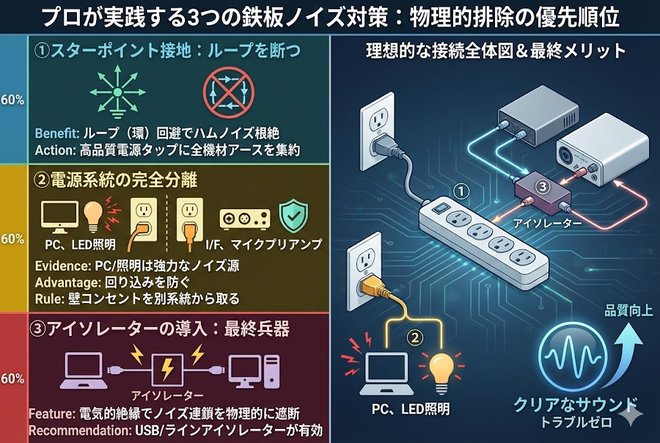

施工例：スターポイント接地#
壁コンセント（アース端子）
│
タップ
┌────┴────┐
IF ミキサー
│ │
マイク モニター
中心点（タップ）でアースを集約し、ループ状にしないことが重要です。
基本対策②：ノイズフィルター・アイソレーター導入#
- アイソレーショントランス：大地アースと音声グランドを絶縁し、ループ電流を遮断。
- ノイズフィルタ付きタップ：高周波ノイズをカット。オーディオ専用電源ラインにおすすめ。
- USBアイソレーター：PCとの間でグランドを分離し、USBバスパワー由来のノイズを抑制。
導入順序の目安#
- アース接続と電源ラインの整理
- 必要に応じてアイソレーション導入
- ケーブルのシールド強化・交換
基本対策③：電源系統の分離#
- オーディオ機材・PC・照明を別系統のタップへ分岐。可能ならブレーカーも系統分けする。
- 交流電源にフェライトコアを装着し、高周波ノイズを吸収。
- PoEカメラやWi-Fiルーターはネットワーク機材用タップへまとめ、音声系から距離を置く。
環境要因：照明・PC電源・USB機器の影響#
- LED照明：調光回路のPWMがオーディオIFへ干渉する場合は、非調光タイプかDC電源型へ変更。
- PC電源：80PLUS Gold以上の静音電源はノイズ発生が比較的少ない。アース付き3ピンプラグを使用。
- USB機器：外付けHDD・Webカメラなど、バスパワー機器が増えるほどグランドループリスクが高まる。
実践チェックリスト：配線経路・接点確認#
- 電源タップはアース付き・ノイズフィルター付きか？
- アース線は一本化され、ループができていないか？
- オーディオケーブル（XLR/TRS）はバランス接続になっているか？
- USBケーブルはシールド付き・3m以内で運用しているか？
- ケーブル同士が束になっておらず、音声と電源が分離されているか？
- 接点に酸化やほこりが付着していないか？（コンタクトクリーナーで清掃）
機材別の注意点#
- オーディオインターフェース：グランドリフトスイッチ付きモデルなら活用し、必要に応じてラインアイソレーターを併用。
- マイク：コンデンサーマイクはファンタム電源のノイズに敏感。電源投入順（ミキサー→IF→マイク）を守る。
- モニタースピーカー：3ピンプラグでアース接続を確保。壁から10cm離し、電源ケーブルをまとめない。
防音室内での電気ノイズ管理#
- 換気ファンや空調機器は独立した電源ラインに接続。防音室の照明はDC化してノイズを減らす。
- 配線は防音ドアの開閉に干渉しないよう、床下モールやケーブルダクトを利用。
- 金属製のラックは筐体をアース接続し、接地抵抗を100Ω以下に保つ。
まとめ：静かな録音環境を守る電気設計#
- 配線ノイズの大半は、アース・グランドループ・電源干渉に起因。原因の可視化が解決の第一歩。
- スターポイント接地、ノイズフィルター導入、電源分離でハムノイズは大幅に低減できる。
- 定期的な接点清掃とケーブル見直しで、静かな録音環境を継続的に維持しよう。
防音室の遮音性能が高くても、電気ノイズが残れば音質は悪化します。配線設計も防音の一部として捉え、計画的な対策を実践しましょう。
